低頻防磁合金吸波材

低頻防磁合金吸波材MX-FKR120

1) 低頻磁場全隔離：(1Hz~100MHz)AC磁場／DC磁場遮蔽可達20dB(99%)以上 2) 高頻電磁波全屏蔽：(100MHz~100GHz)電磁波遮蔽可達60dB以上 3) 超軟：可彎曲或完整包覆干擾源，磁場不洩漏 4) 超薄：厚度僅 0.1mm，可多層重疊，效果更佳

索取樣品

低頻防磁合金吸波材

無線充電吸波材 PRODUCT INFO

1. Product name	MX-FKR120

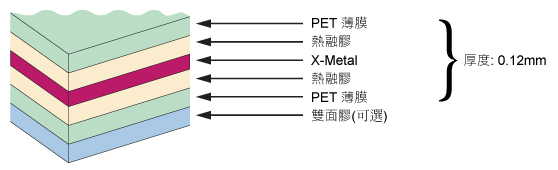

2. Size	420mm(W) x 100M(L) x 0.12mm(T）
3. Materials	Fe、Si & other metals alloy
4. Operating temperature	- 40~85 ℃
5. Saturation magnetic flux density	1.25 T
6. Permeability (@1Hz)	>1000

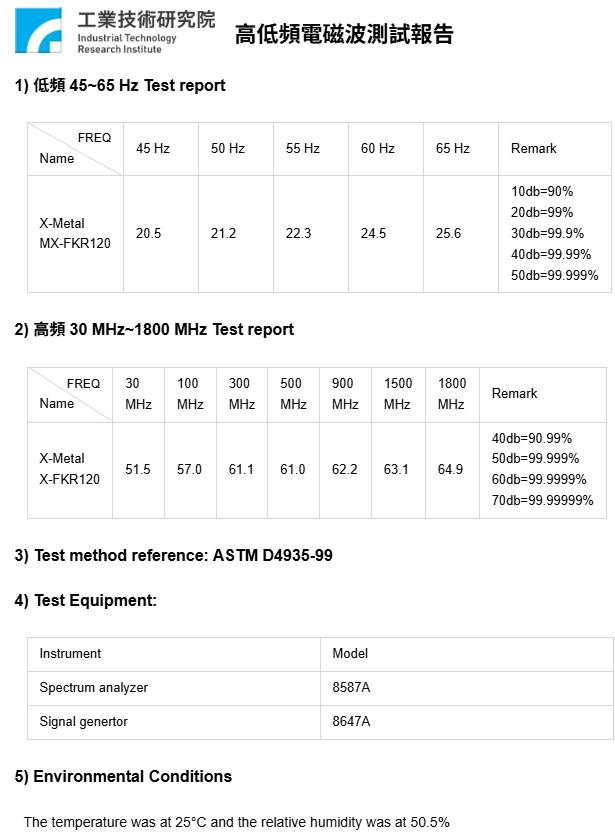

7. Magnetic field shielding@ 60 Hz	25dB



8. Magnetic field shielding@1.8GHz	65dB

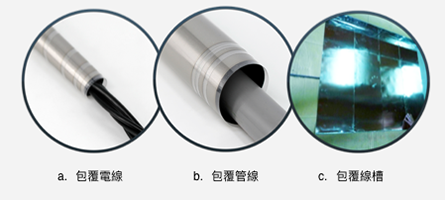

① 隔離電線干擾
電流產生的磁場會向外輻射干擾鄰近的數位訊號線、各種零組件或設備，可使用防磁軟板包覆以隔離磁場向外輻射。

② 隔離電池干擾
電池是主要的供電來源，產生的磁場更大，也會向外輻射干擾鄰近的主機板、訊號線、各種零組件或設備，可使用防磁軟板包覆以阻隔磁場向外輻射。

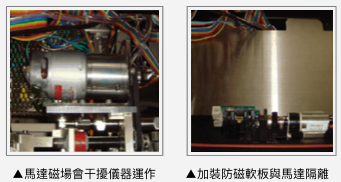

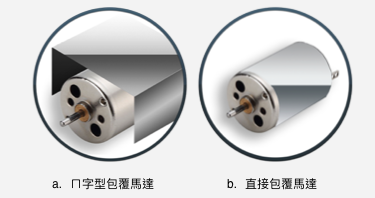

③ 隔離馬達干擾
馬達所產生的線圈磁場更強大，向外輻射干擾鄰近的主機板、訊號線、各種零組件或設備，可使用防磁軟板包覆以阻隔磁場向外輻射。

④ 隔離各種磁性元件的磁場干擾
IC、變壓器、濾波器、電感、電容、線圈等易產生大量磁場干擾訊號，可用防磁軟板包覆或隔離這些元件，避免干擾線路或產生EMI。

⑤ 解決音響雜訊干擾
音響或耳機容易產生嘶聲、哼聲&低頻雜音，不外乎輸入訊號受干擾：
1. 小訊號導線易受大訊號導線感應。(訊源線與電源線平行交織容易感染哼聲雜訊)。
2. 輸入訊號離變壓器太近。(尤其以EI型磁漏最嚴重環型也容易引發高頻干擾)。

訊號線太靠近電源線或變壓器等磁性元件容易在訊號線上的金屬導線產生感應渦電流，間接導致雜訊的產生，可採取以下兩種作法解決：
1) 用防磁軟板包覆訊號線防止受干擾
2) 亦或包覆電源線＆變壓器等磁性元件等干擾源即可避免干擾訊號線

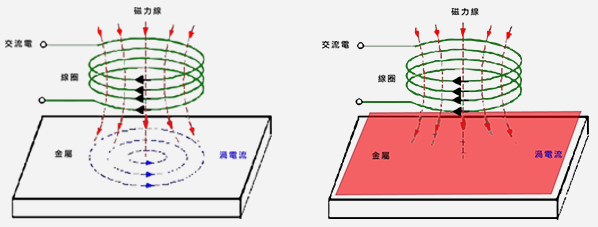

⑥ 避免電線/天線/磁性元件磁場因靠近金屬產生感應渦電流導致功率下降
磁場靠近金屬會產生感應的逆向渦電流，會抵銷掉原本的電流，導致輸出功率下降，可用防磁軟板包覆金屬，可避免產生渦電流而導致功率下降！

⑦ 可防範PCB或主機板之間互相干擾
主機板上的線路或零組件也會產生電磁波，可使用防磁軟板隔離以避免和鄰鄰近的主機板互相干擾。

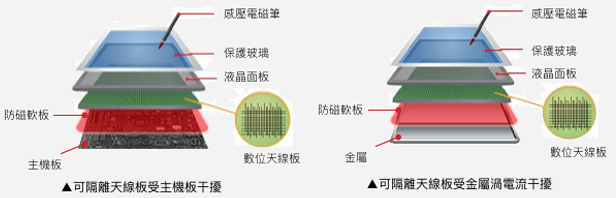

⑧ 可隔離天線板受主機板＆金屬的干擾
例如手寫板／繪圖板＆RFID等都是靠天線來做感應，靠近主機板或金屬就會產生渦電流＆頻率飄移干擾導致天線感應不良，可使用防磁軟板貼在天線板上來隔離主機板＆金屬以免受干擾。

⑨ 隔離儀器之間互相干擾
儀器精密度愈高，愈受環境或鄰近電子&電力設備產生的磁場干擾，可用防磁軟板包覆儀器，避免受干擾／或干擾其他儀器。

⑩ 防止半導體設備受磁場干擾
半導體奈米製程設備易受環境電磁波＆電力設備產生的磁場干擾，導致儀器功能受損或影像模糊而影響進度＆良率；可用防磁軟板包覆儀器或磁場干擾來源以降低干擾！
