電磁式觸控吸波材 PRODUCT INFO
優異性能
- 本產品是以高導磁性金屬與 PET 薄片壓製而成，質地非常輕薄、柔軟且易於使用。
- 在磁場低於 100kHz 時本產品有極優秀之防護屏蔽功能。
- 單片使用可屏蔽 100μT (1000mG毫高斯)，多曾搭配使用將可屏蔽更高單位之低頻磁場干擾。
- 當本產品遭受外力彎曲、衝擊導致破裂時，僅會對防磁性能產生極小之影響。
- 為達最佳屏蔽效率建議大面積鋪裝使用。
產品應用
降低或抑制電器產品如：個人電腦、手機、DVD、DSC 等裝置內之誘導器所產生之磁性干擾。
如住宅靠近電纜線或高壓電塔，本產品可做為建築物屏蔽低頻磁場之用。

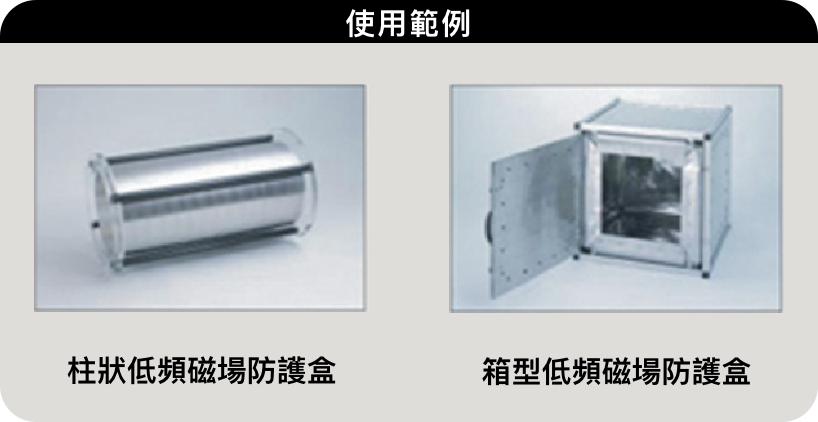

對於易受地理磁極或流動磁場干擾之儀器或器材，可使用本產品做成空間性全面屏蔽。
解決電磁式觸控面板干擾。
尺寸規格表
| 類型 | 捲狀 / 片狀 |
|---|---|
| 尺寸 | 60mm ~ 300mm（捲） / 100mm ~ 300mm（片） 50M 捲：400mm |
| 產品代碼 | FKR-60 x 50M / FKR-100 x 400 |
| 厚度 | 0.12mm |
| 磁通密度 B800 (DC H=800 A/m) | 1.23T |
| 最大導磁率 μmax(DC) | 70,000 |
| 操作溫度範圍 | -40 ~ +80 |
| 備註 | ＊雙面膠適用於 610mm x 460mm 之長度 |
電磁波屏蔽圖

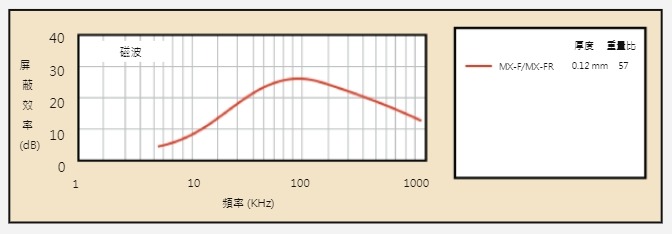

圖一、不同頻率區間之磁波屏蔽效率（Advantest 法，受測尺寸 150mm x 150mm）

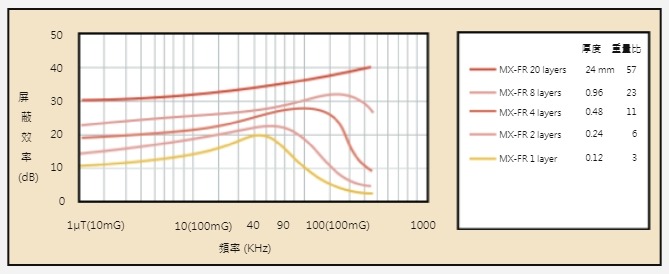

圖二、50Hz 時的磁場屏蔽效率（ASTM 法，受測尺寸 470mm³ 屏蔽盒）

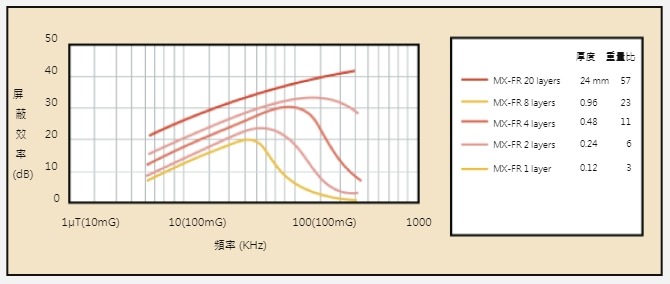

圖三、直流電磁場之屏蔽效率（ASTM 法，受測尺寸 470mm³ 屏蔽盒）
